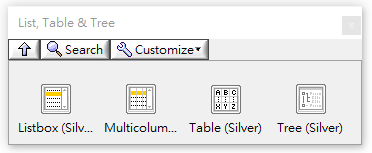

之前有分享過關於Symbol圖示的文章:
這篇介紹如何做出客製化的Symbol圖示，

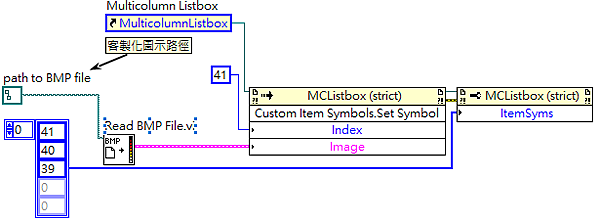

在前一篇的文章中有提到 Symbols可以選擇的有從1~40總共40個，或是可以選擇從1000~1143的NI圖示，如果有特殊需求需要做到客製化的圖的話，可以利用Read ... File，將Image Data讀入，寫在Symbol Index裡。
當然，如果圖檔不是BMP檔案格式，也可以使用Read PNG File.vi、Read JEPG File.vi
這個綠色的圖示就是客製化的圖案，可以在Listbox中模擬燈號的顯示。
在這邊可以下載， 如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
學習相關LabVIEW文章:
程式分享相關LabVIEW文章:
考取LabVIEW證照相關:

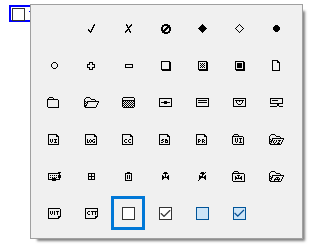

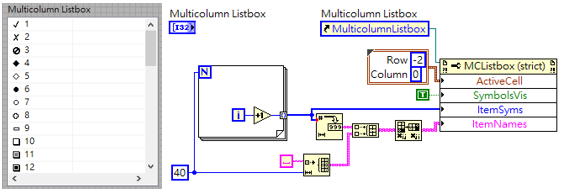

之前有分享過如何在Listbox中做到像是Check的功能，就有讀者來詢問Symbol的圖示問題。Symbol可以使用的圖案會根據每台電腦Windows版本的不同而顯示出不同的圖案， 標配大約有40個，可以透過遞排列檢視出Symbols的圖案。實際上的symbols使用方法可以參考之前的文章:LabVIEW_Multicolumn Listbox 勾選選單( Symbol Checkbox )
程式碼可在這邊下載 ， 如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~

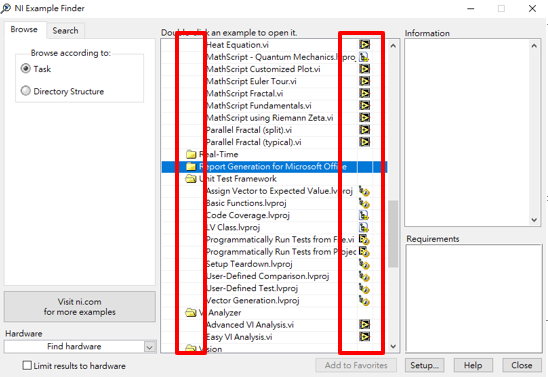

另外如果有留意的讀者應該會有印象LabVIEW Help中的畫面有VI、Project、Library...等的圖示。

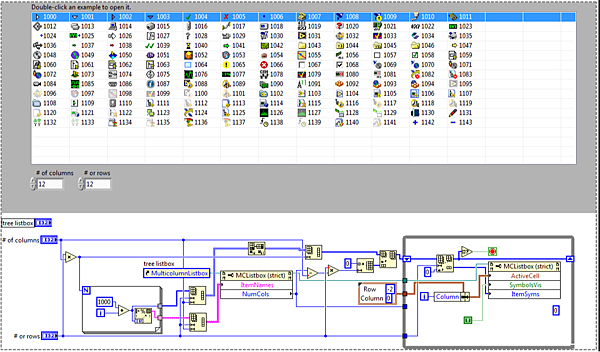

這些圖示，LabVIEW也是有供給使用者使用，Symbol Index 從1000~1143，可以到 LabVIEW Idea Exchange 下載前輩寫好的程式碼
客製化的Symbol圖示方法可以參考:LabVIEW_客製化Listbox、Tree的Symbol圖示
程式碼可在這邊下載 ， 如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
學習相關LabVIEW文章:
程式分享相關LabVIEW文章:
考取LabVIEW證照相關:
這篇介紹如何修改Table、Listbox等表單元件的欄位名稱(Column Header、Row Header)，讓這些表單元建依照使用者需求修改人機畫面的呈現方式。這只需要簡單的修改的Property就可以做到。
程式碼可在這邊下載 ，如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~

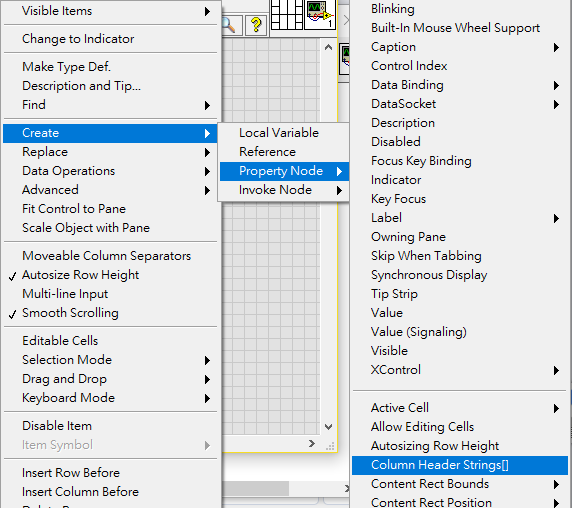

首先在控制元件上按下右鍵，選擇Create --> Property Node -->Column Header Strings[]
修改列的名稱則是透過 : Row Header String[] 做修改
程式碼可在這邊下載 ，
如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
學習相關LabVIEW文章:
程式分享相關LabVIEW文章:
考取LabVIEW證照相關:

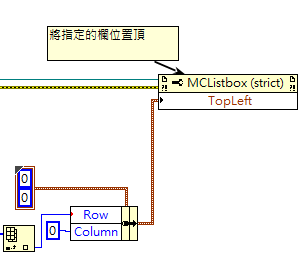

這篇介紹如何讓指定的行列數跳到表格的最上，類似置頂的功能。這種功能通常用在要強調給使用者目前的Vaule值在Listbox中的哪裡。這個Property-->Top Left也可以使用在Listbox、Tree、Table中。
例如下面的面板顯示:
原本S1為第一個置頂的Row，這時為了強調S2，可以把S2移到置頂的位置:
程式碼可在這邊下載 ，如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
學習相關LabVIEW文章:
程式分享相關LabVIEW文章:
考取LabVIEW證照相關:
在LabVIEW中大部分的控制元件都能使用禁止、停用使用者操作的"Disabled"功能。在Multicolumn Listbox中也有可以鎖定的Propery-->Disabled，但是這個Property選定的是整個表格，無法做單一列的Disabled功能，這篇是介紹如何只動態做指定的Row的Disabled and Grayout禁用。當然，這個功能在Listbox、Multicolumn Listbox、Table、Tree中都可以使用。
程式碼可在這邊下載 ，如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~

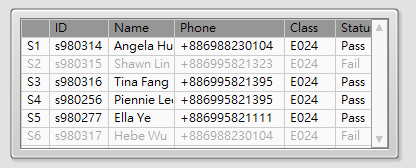

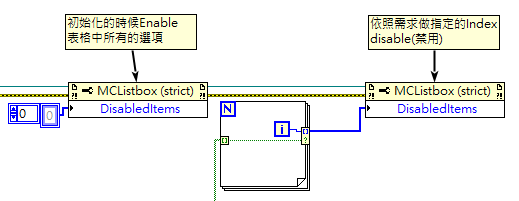

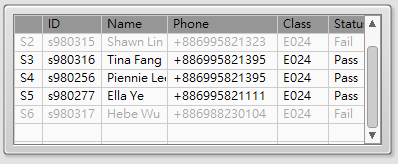

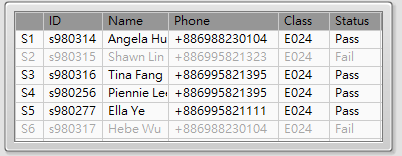

如上圖的應用，Status 為Fail的使用者做Disabled and Grayout的禁止選擇，在程式中非常簡單，只要將需要做禁用的Index輸入到Propery-->Disabled Items中。
如果輸入的Array是一個空Array，那整個Table就會變成全部Enable，可以用在初始化的時候。
程式碼可在這邊下載 ，如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
學習相關LabVIEW文章:
程式分享相關LabVIEW文章:
考取LabVIEW證照相關:
在初始化時，程式需要先將整個表格還原到原始狀態，這時候需要大面積上色、改變狀態，無法使用到前篇介紹單一格上色的方式(LabVIEW_改變Multicolumn Listbox單格背景、字體顏色)，LabVIEW提供一些特殊的方法可以將全部的表格一次做上色，也可以做整行、整列的上色(表頭上色)。
程式碼可在這邊下載 ，如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~

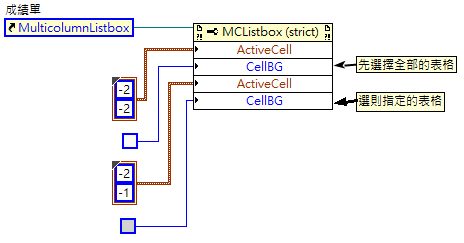

若要改變每一格的狀態，需使用到Active Cell指定表格中的哪一格做變化，使用Row/Column做格數指定。

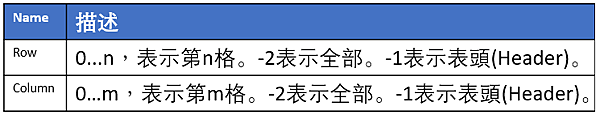

在特定的Row和Column中，使用-1,-2這兩個數字來組合，因為-1,-2並非Index的數字，才不會和表格中的其他格子相衝突。可以參考下表列出的代表意義。

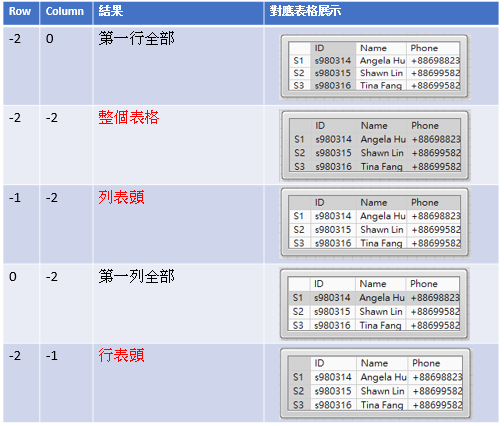

將Row/Column用排列組合就可以產生下面結果，紅字的代表比較常使用到的。最常使用到的是(-2,-2)做整個表格的全選，(-1,-2)全選整個列表頭。
程式碼可在這邊下載 ，如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
學習相關LabVIEW文章:
程式分享相關LabVIEW文章:
考取LabVIEW證照相關:

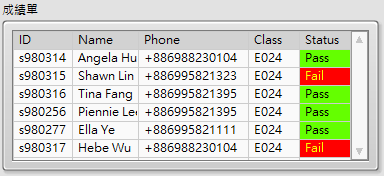

在製作表單時，為了要強調某些格子的結果，可以使用改變背景顏色、字體顏色或是改變字的型態來達到這個效果。這篇介紹的功能在LabVIEW元件: Listbox、Tree、Table也可以使用。如下圖呈現出來的效果，可以將Fail的結果變成紅色底色黃色字體，Pass結果用黑字綠底呈現，凸現整個表格要強調的項目結果。
程式碼可在這邊下載 ，如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~

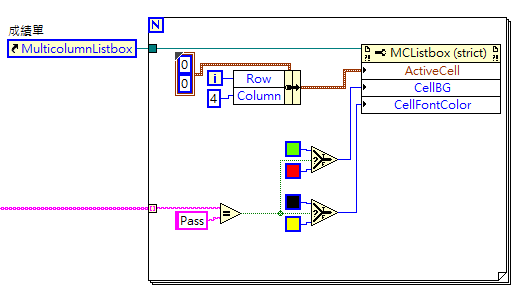

這個例子中，需要先將字串做分類，分類成Pass、Fail，在用Propery-->Cell BG和Propery-->Cell Front-->Color填入需要的顏色狀態。
Cell BG是改變字體背景顏色、Cell Front Color是字體顏色，另外還可以使用Cell Bold改變成粗體，Cell Size改變字體大小，Cell Justified改變對齊方式、Cell Strikeout改變刪節線、Cell Underline改變底線。 這些功能都需要使用到Active Cell指定表格中的哪一格做變化，所以須先在這些Property使用前將Row/Column的格數指定。
程式碼可在這邊下載 ，如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
學習相關LabVIEW文章:
程式分享相關LabVIEW文章:
考取LabVIEW證照相關:
在初始設定中，Multicolumn Listbox、Tree人機面板中選擇的項目都是以"一格"為選擇，但是如果向下圖中的應用，每一個列(Row)都是同一個人的資料，當要強調選擇的是同列為同單位的資料，如果改成全選一整列會更為清楚。這篇介紹如何使用Property-->Entire Row將選項從"單一格"改成"整個列(Row)"。
如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~

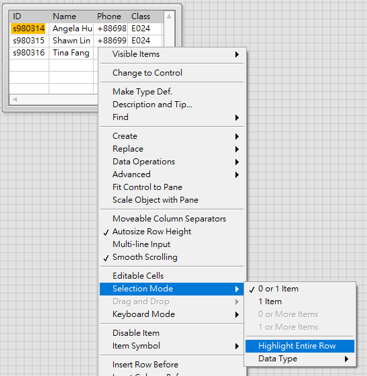

在人機面板中對元件按右鍵-->Selection Mode--> Highlight Entire Row

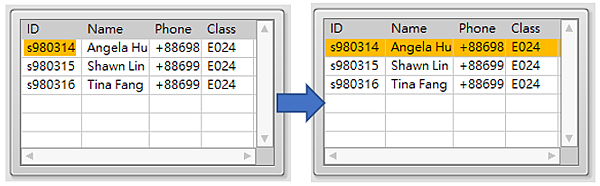

修改完成就可以發現整個Row都呈現被選擇。
如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
學習相關LabVIEW文章:
程式分享相關LabVIEW文章:
考取LabVIEW證照相關:
Muticolumn是LabVIEW人機介面上要做清單顯示時很常會使用到的功能，在初始設定中是不顯示換行的文字。這篇介紹如何讓Muticolumn有"換行"的呈現，這個方法不只在Mulicolumn Listbox中適用，在Listbox、Table、Tree 中也可以使用。
如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~

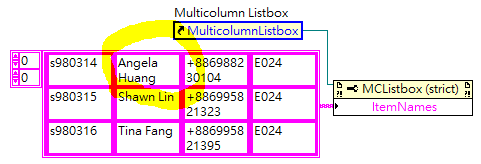

圖中Angela Huang的文字因為欄寬不夠寬，所以文字無法完整呈現。
在不更改欄寬的設定下可以修改:
設定完成後，在需要切換行列處直接按鍵盤的"Enter"鍵，直接做人機介面中文字的換行。
或是用Property的方法修改Multi-Line Input的狀態。
如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
學習相關LabVIEW文章:
程式分享相關LabVIEW文章:
考取LabVIEW證照相關:
這篇介紹如何在Multicolumn Listbox(MLC Listbox) 加入勾勾(Checkbox)，這在人機介面上是會常常使用到的功能，讓使用者自行選擇有興趣的項目。
以往很多範例都是使用Listbox做Checkbox的結合，但是使用listbox直接掛Sysmbol，後續解析尤其在不同字元間轉換會需要做二次轉換的現象，而使用MLC Listbox的好處是，可以讓Sysmbol和內容文字分開在不同的column，而減去後續文字轉換的手續。
程式碼可在這邊下載，如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~

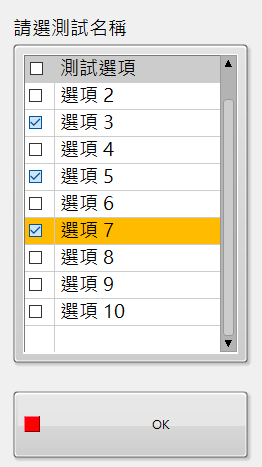

人機呈現
程式:

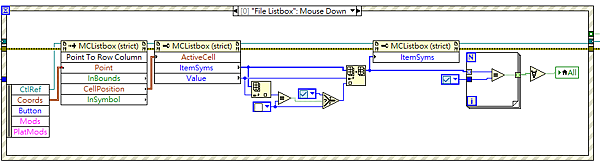

這是一個不複雜的功能，利用Event接收人為的觸發MLC位置的改變、Property-->Value 知道目前使用者修改的index後修改Symbol的樣式。
Symbol能夠選擇的樣式有許多種，除了標準常用的這40種之外，還有NI元件的圖示，可以參考文章 :LabVIEW_Listbox的Symbol圖案(Check Box)
可以依照自己的需求做調整:
另外symbol也可以依照需求做客製化的圖案，但這個在後面的文章在做另外的介紹。
程式碼可在這邊下載，
如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
學習相關LabVIEW文章:
程式分享相關LabVIEW文章:
考取LabVIEW證照相關:
這是一個NI(National Instruments)國家儀器 LabVIEW程式分享，主要是程式作業上的指導，讓還不會寫LabVIEW的人可以學習一些較基礎的功能(Function)。這篇適合已經會基礎LabVIEW或是準備考取認證CLAD、CLD程度的程式學習者。 利用XControl做Multicolumn Table中的欄位排序。讓Multicolumn可以做出類似Excel中排序功能，可以依照字母排序(ASC)，也可以做反排序的功能(DESC)。 程式碼可在這邊下載，如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~

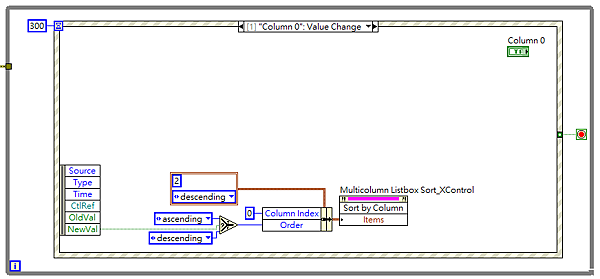

程式可以做正排序(Ascending)、反排序(descending)，請注意，此範例是利用XControl製作唷，並非原生的Property。
程式碼可在這邊下載，如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
學習相關LabVIEW文章:
程式分享相關LabVIEW文章:
考取LabVIEW證照相關:

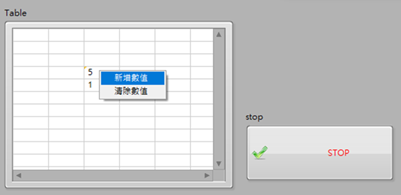

這篇分享如何在Table(表單)中，若滑鼠按下右鍵，出現可以程式方法填入的字串的選單(Shortcut)，由程式加入選單定義字串如:”新增數值”、”清除數值”。這可以讓程式設計師動態決定人機介面(GUI)中給使用者呈現的樣貌，更能彈性的運用在程式中。程式中運用Property Node和 Invoke Node來改變控制元件的狀態和屬性。
程式碼可以這裡下載，若下載請留言告知，謝謝

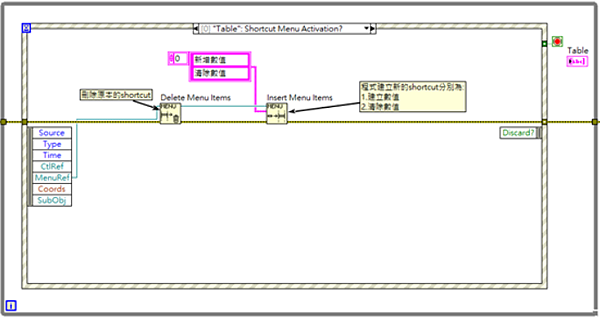

Block Diagram (1)
Event中新增Shortcut Activation?，當shortcut事件被觸發時，刪除原先的選單內容，再新增新的選單

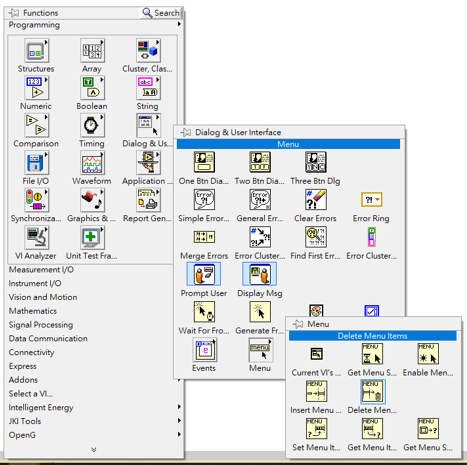

Shortcut的元件可以在Programmint->Dialog&User Interface ->Menu 中找到

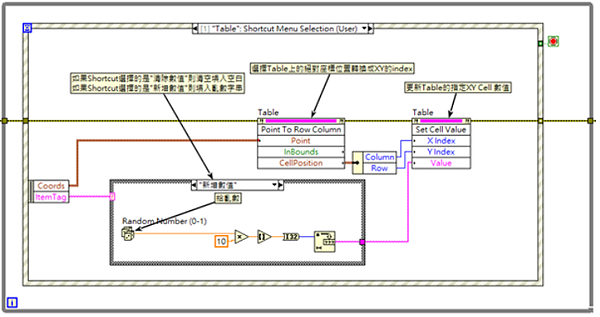

Block Diagram (2)
根據Shortcut觸發的字串去分類對應的動作

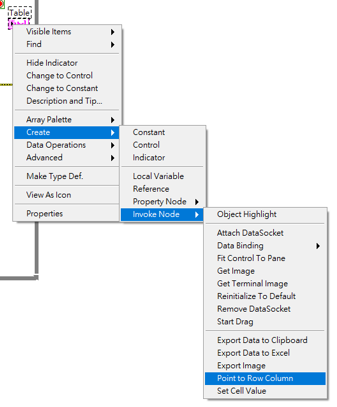

其中Point to Row Column是Invoke Node(涉及元件狀態的改變)，在Table上面按右鍵，如下圖的方法選擇
Set Cell Value同樣為Invoke Node(涉及元件狀態的改變)，在Table上面按右鍵，如下圖的方法選擇

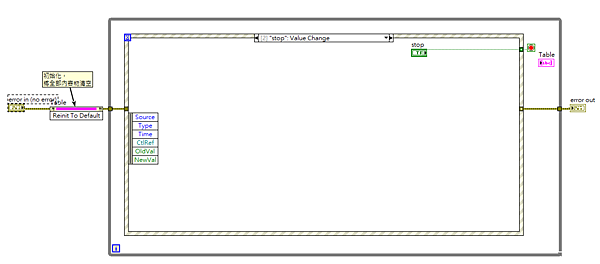

Block Diagram (3)
離開訊號處理
程式碼可以這裡下載，若下載請留言告知，謝謝
如果覺得文章有幫助，請不要吝嗇按下側邊的廣告唷~ 謝謝~
